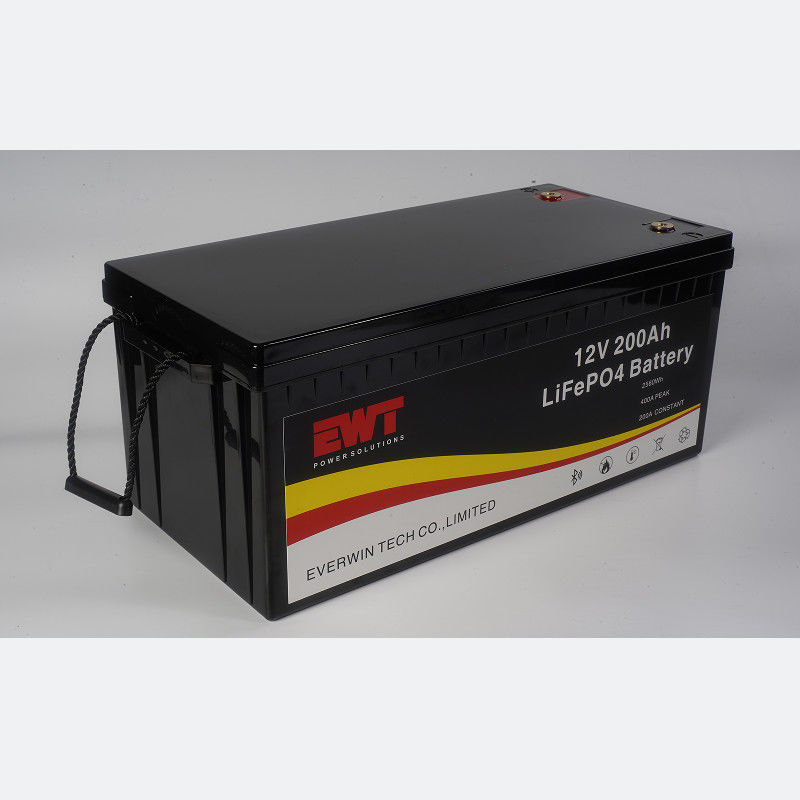

12V 200Ah 26650 32700 แบตเตอรี่ลิตিয়ামเหล็กฟอสฟาต แบตเตอรี่เก็บพลังงาน แบตเตอรี่แพ็ค

12V 200Ah 26650 32700 แบตเตอรี่เก็บพลังงานลิตিয়ামเหล็กฟอสฟาต

การออกแบบวงจรชาร์จแบตเตอรี่ลิทธิียมไอออน

ตามลักษณะโครงสร้างของแบตเตอรี่ลิทธิียมไอออน ความดันปลายการชาร์จสูงสุดควรเป็น 4.2V ซึ่งไม่สามารถชาร์จเกินไม่งั้น แบตเตอรี่จะถูกทิ้ง เพราะไอออนลิเดียมมากเกินไปบนไฟฟ้าบวก. มันมีความต้องการในการชาร์จและการปล่อยไฟฟ้าที่สูง และสามารถชาร์จด้วยชาร์จไฟฟ้าแบบคงที่และความดันคงที่พิเศษ โดยปกติหลังจากที่ไฟฟ้าคงที่ชาร์จถึง 4.2V / ส่วนมันถูกโอนไปยังการชาร์จความดันคงที่ความจุของแบตเตอรี่ (เช่นแบตเตอรี่ 1350mAh,กระแสการชาร์จของมันสามารถควบคุมได้ระหว่าง 135 ~ 2025mA)ปัจจุบันการชาร์จแบบปกติสามารถเลือกได้ประมาณ 0.5 เท่าของความจุของแบตเตอรี่ และเวลาชาร์จประมาณ 2 ~ 3 ชั่วโมง

เนื่องจากโครงสร้างภายในของแบตเตอรี่ลิตিয়ামไอออน ไลทียมไอออนไม่สามารถเคลื่อนย้ายไปยังไฟฟ้าบวกทั้งหมดระหว่างการปล่อยและส่วนหนึ่งของไอออนลิตียมต้องถูกเก็บไว้ที่ไฟฟ้าลบ เพื่อให้แน่ใจว่าไอออนลิตียมสามารถติดตั้งได้อย่างเรียบร้อยในช่องระหว่างการชาร์จครั้งต่อไปไม่งั้นอายุของแบตเตอรี่จะลดลงตามที่ต้องการ เพื่อให้แน่ใจว่าไอออนลิเดียมบางส่วนจะยังคงหลังจากการปล่อยในชั้นกราฟิตความตึงเครียดขั้นต่ําตอนปลายการปล่อยต้องจํากัดอย่างเข้มงวดความดันปลายการปล่อยไฟฟ้ามักจะ 3.0V / เซลล์ และความดันขั้นต่ําไม่ควรต่ํากว่า 2.5V / เซลล์ความยาวของเวลาการปล่อยแบตเตอรี่เกี่ยวข้องกับความจุของแบตเตอรี่และขนาดของกระแสการปล่อย.

หลักการของวงจรชาร์จแบตเตอรี่ลิตியம்ไอออน

หลักการ: ชาร์จแบตเตอรี่ด้วยความแรงดันคงที่เพื่อให้แน่ใจว่ามันจะไม่ overcharged. ความแรงดัน DC ทางเข้าสูงกว่าความแรงดันของแบตเตอรี่ที่ชาร์จ 3 โวลต์.W1 และ TL431 สร้างวงจรควบคุมความแรงดันที่ปรับได้อย่างแม่นยํา, Q2, W2 และ R2 สร้างวงจรกระแสไฟฟ้าแบบคงที่ที่ปรับได้ และ Q3, R3, R4, R5 และ LED เป็นวงจรแสดงการชาร์จกระแสการชาร์จจะลดลงค่อยๆ, และความดันตกที่ R4 จะลดลงเมื่อแบตเตอรี่ถูกชาร์จเต็ม, ดังนั้น Q3 จะถูกตัด, และ LED จะถูกปิด, เพื่อให้แน่ใจว่าแบตเตอรี่สามารถมีเพียงพอ,กรุณายังคงชาร์จ 12 ชั่วโมงหลังจากที่ไฟชี้วัดปิด. เมื่อใช้, กรุณาติดตั้งเรดิเอเตอร์ที่เหมาะสมสําหรับ Q2 และ Q3
